La Technologie ADSL
Introduction
Le terme ADSL signifie Asymmetric Digital Subscriber Line. Ce
système permet de faire coexister sur une même
ligne un
canal descendant (downstream) de haut débit, un canal
montant
(upstream) moyen débit ainsi qu'un canal de
téléphonie (POTS/PSTN).
Ces trois canaux utilisent communément un même
"moyen de

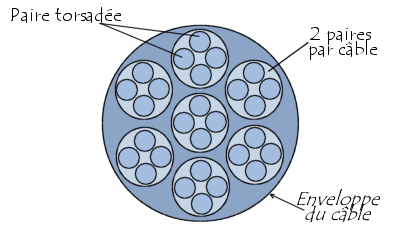

transport" : le câble cuivre (câble
téléphonique classique) dont voici un
schéma :
Les services voix classiques (RTC/POTS) et transmission de données sont alors séparés dans un plan fréquentiel. Cette technologie permet alors de faire coexister facilement deux fournisseurs de service différents sur le même support de transmission (dégroupage partiel).
Le schéma illustre parfaitement la notion d'asymétrie. La bande de fréquence réservée aux débits descendants est supérieure à celle réservée aux débits montants.
Les éléments fonctionnels de la ligne ADSL sont
principalement :
Au niveau de l'installation d'abonnés :
- le filtre qui permet de séparer les fréquences ADSL des fréquences utilisées pour la transmission du service voix,
- Le Modem ADSL (ADSL Termination Unit - Remote) est l'équipement qui va permettre la transmission des informations entre l'installation d'abonné et votre fournisseur d'accès internet en technologie ADSL sur la boucle locale. Le modem ADSL communique avec le DSLAM installé au niveau du central téléphonique de l'opérateur.
- Le PC pour la navigation sur internet.
- le téléphone standard pour les communications classiques
Au niveau du central téléphonique :
- le filtre qui permet de séparer les fréquences ADSL des fréquences utilisées pour la transmission du service voix,
- Le DSLAM (ADSL Termination Unit - Central) : Digital Subscriber Line Access Multiplexer) est un équipement généralement installé dans les centraux téléphoniques assurant le multiplexage des flux ATM vers le réseau de transport. Le DSLAM est synchronisé avec le modem utilisateur et permet alors d'assurer l'interconnexion de l'utilisateur final avec son fournisseur d'accés Internet.
La transmission des données sur la ligne
d'abonnés est basée sur la modulation DMT :
Discrete Multitone.
DMT (Discrete Multi Tone) est une modulation multiporteuse. Pour son
application à l'ADSL, le spectre de
fréquence
compris entre 0 Hz et 1,104 MHz est divisé en 256
sous-canaux
distincts espacés de 4,3125 kHz. Les sous-canaux
inférieurs sont généralement
réservés au POTS, ainsi les sous-canaux 1
à 6 (jusqu'à
25,875 kHz) sont en principe inutilisés et
laissés pour
la téléphonie analogique.
La consultation internet privilégie la redescente d’informations vers l’utilisateur et est donc basée sur les technologies asymétriques : ADSL / ADSL2 / ADSL2+ et ReADSL.
Ces technologies sont sans cesse améliorées afin d’une part d’augmenter la couverture des abonnés susceptibles d’utiliser le service ADSL et d’autre part d’être à même de supporter les nouvelles applications développées sur l’ADSL (VOIP / TVADSL) qui demandent de plus en plus de bande passante.

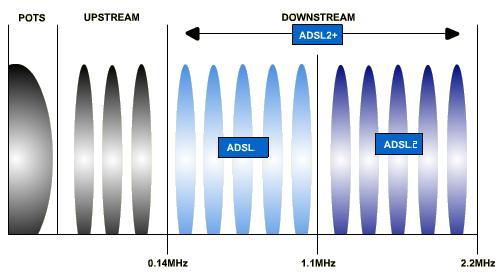

La technologie ADSL2+ augmente le nombre de canaux utilisés (512) ainsi que le spectre qui s’étend jusqu’à 2.2 MHz.
source francetelecom.com
L’apparition et la normalisation récente des technologies ADSL2 et ADSL2+ permet d’augmenter la distance maximale de raccordement d’abonné ainsi que les débits montants et descendants.
|
|
ADSL |
ADSL 2 |
ADSL 2+ |
|
Débits
montants (max théoriques) |
1 Mbps |
1 Mbps |
1,2 Mbps |
|
Débits
descendants (max théoriques) |
8 Mbps |
10 Mbps |
25 Mbps |
|
Temps
d'initialisation de la connexion |
10 s |
3 s |
3 s |
|
Segmentation en
canaux(oui/non) |
non |
oui |
oui |
|
Distance
maximale de raccordement |
5 km |
(5à
10% sup) |
(5à
10% sup) |
